特 点
一步到位的连接方式，安装卸下都很简单
采用具有卓越的耐冲击性的工程材料。
采用轻型塑料，重量轻。
商品相关的咨询请致电TEL.010-6271 6672 或0512-5511 3639 或请连接至《咨询・索取产品目录页面》
规 格
| 常用使用圧力 | PP／0.7MPa以下 PE／0.5MPa以下 |
|---|---|
| 使用环境温度 | -20〜60℃ |
| 使用温度范围 | 0〜50℃ |
食品、化学、医疗领域的顾客
敬请试用。
我们为您准备了供您评价的样品。
如有需要敬请随时询问。
注意：请勿将用于空气管道及用于水路管道的商品一同使用。这样有可能会产生问题。
（请务必使用同一材质的商品）

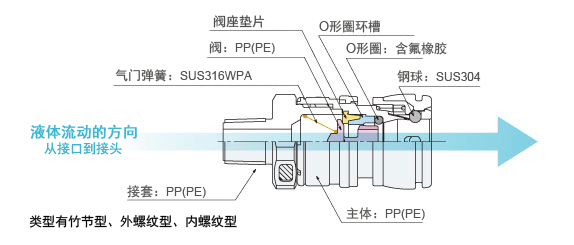

PP、PE材料的接头 接口【结构及材质】
PP、PE材料的接头【竹节型】

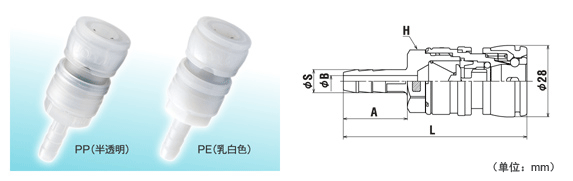

竹节型 接口尺寸表
| PP材质接口 聚丙烯／重量 |
PE材质接口 聚乙烯／重量 |
安装另一端 软管尺寸 (内径Φmm) | A | B | S | L | H (六角) |
| TTV-2P ／ 19g | TTV-2E ／ 19g | 7 | 25 | 4.4 | 9 | 71.5 | 22 |
| TTV-3P ／ 19g | TTV-3E ／ 19g | 10 | 24 | 7 | 11.5 | 70.5 | 22 |
| TTV-4P ／ 20g | TTV-4E ／ 21g | 13 | 24 | 7 | 15 | 70.5 | 22 |

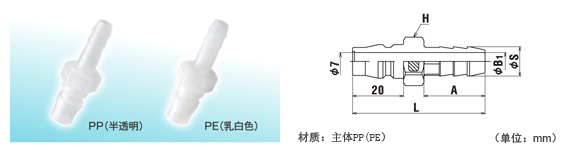

竹节型 接头尺寸表
| PP材料接头 聚丙烯／重量 |
PE材料接头 聚乙烯／重量 |
安装另一端 软管尺寸 (内径Φmm) |
A | B1 | S | L | H (六角) |
| JT-02P ／ 4g | JT-02E ／ 4g | 7 | 25 | 5 | 9 | 53 | 17 |
| JT-03P ／ 4g | JT-03E ／ 4g | 10 | 24 | 7 | 11.5 | 52 | 17 |
| JT-04P ／ 5g | JT-04E ／ 5g | 13 | 24 | 7 | 15 | 52 | 17 |

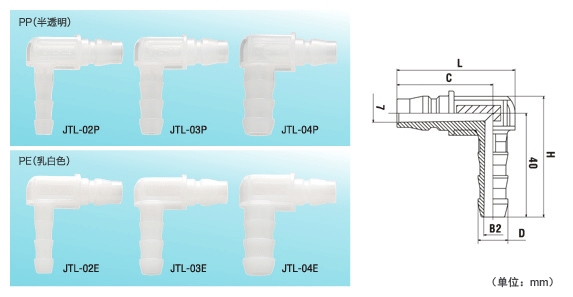

竹节型 弯头接头尺寸表
| PP材料弯头接头 聚丙烯／重量 |
PE材料弯头接头 聚乙烯／重量 |
安装另一端 软管尺寸 (内径Φmm) |
C | B2 | L | H | D |
| JTL-02P ／ 5g | JTL-02E ／ 6g | 7 | 37 | 4.5 | 45.5 | 46.5 | 9 |
| JTL-03P ／ 6g | JTL-03E ／ 6g | 10 | 37 | 7 | 45.5 | 46.5 | 11.5 |
| JTL-04P ／ 7g | JTL-04E ／ 7g | 13 | 47 | 10 | 47.5 | 47.5 | 15 |
PP、PE材料接头【外螺纹型】

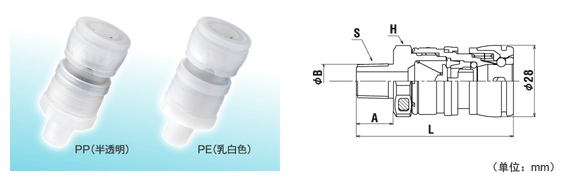

外螺纹型 接口尺寸表
| PP材料接口 聚丙烯／重量 |
PE材料接口 聚乙烯／重量 |
安装另一端 内螺纹尺寸 |
A | B | S | L | H (六角) |
| TSV-2P ／ 20g | TSV-2E ／ 20g | Rc(PT)1/4 | 14.5 | 7.3 | R(PT)1/4 | 61 | 26 |
| TSV-3P ／ 21g | TSV-3E ／ 21g | Rc(PT)3/8 | 14.5 | 7 | R(PT)3/8 | 61 | 26 |
| TSV-4P ／ 21g | TSV-4E ／ 21g | Rc(PT)1/2 | 16.5 | 14 | R(PT)1/2 | 63 | 26 |

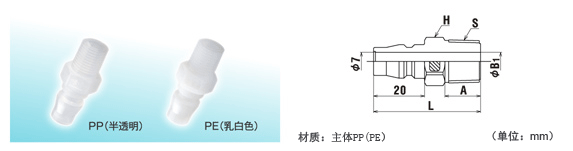

外螺纹型 接头尺寸表
| PP材料接头 聚丙烯／重量 |
PE材料接头 聚乙烯／重量 |
安装另一端 内螺纹尺寸 |
A | B | S | L | H (六角) |
| JS-02P ／ 4g | JS-02E ／ 4g | Rc(PT)1/4 | 14 | 6 | R(PT)1/4 | 42 | 17 |
| JS-03P ／ 4g | JS-03E ／ 5g | Rc(PT)3/8 | 14 | 7.2 | R(PT)3/8 | 42 | 17 |
| JS-04P ／ 6g | JS-04E ／ 6g | Rc(PT)1/2 | 16.5 | 14 | R(PT)1/2 | 43.5 | 22 |

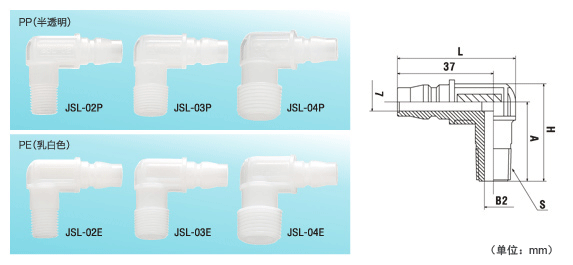

外螺纹型 弯头接头尺寸表
| PP材料弯头接头 聚丙烯／重量 |
PE材料弯头接头 聚乙烯／重量 |
安装另一端 内螺纹尺寸 |
A | B2 | L | H | S |
| JSL-02P ／ 6g | JSL-02E ／ 6g | Rc(PT)1/4 | 30.5 | 8 | 45.5 | 37.5 | R(PT)1/4 |
| JSL-03P ／ 7g | JSL-03E ／ 7g | Rc(PT)3/8 | 31 | 10 | 45.5 | 38 | R(PT)3/8 |
| JSL-04P ／ 9g | JSL-04E ／ 9g | Rc(PT)1/2 | 33 | 12 | 46.5 | 40 | R(PT)1/2 |
PP、PE材料接头【内螺纹型】

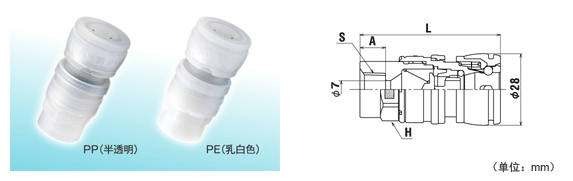

内螺纹型 接口尺寸表
| PP材质接口 聚丙烯／重量 |
PE材质接口 聚乙烯／重量 |
安装另一端 内螺纹尺寸 |
A | S | L | H (六角) |
|---|---|---|---|---|---|---|
| TSFV-2P ／ 20g | TSFV-2E ／ 20g | R(PT)1/4 | 10 | Rc(PT)1/4 | 54.2 | 22 |

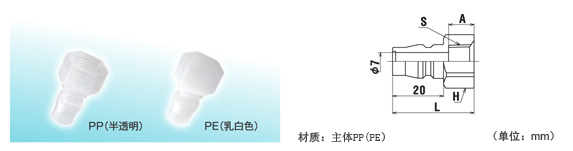

内螺纹型 接头尺寸表
| PP材料接头 聚丙烯／重量 |
PE材料接头 聚乙烯／重量 |
安装另一端 内螺纹尺寸 | A | S | L | H (六角) |
| JF-02P ／ 4g | JF-02E ／ 4g | R(PT)1/4 | 10 | Rc(PT)1/4 | 32 | 19 |
