特 点
标准配置带有安全锁机制。
一步到位的连接方式，安装卸下都很简单。
采用具有卓越的耐冲击性能的工程材料。
采用轻型塑料，重量轻。
商品相关的咨询请致电TEL.010-6271 6672 或0512-5511 3639 或请连接至《咨询・索取产品目录页面》
规 格
| 适用流体 | 气体 |
|---|---|
| 常用使用圧力 | 0.98MPa（10kgf/㎠）以下 |
| 使用环境温度 | -20〜80℃（-4〜176°F） |
| 使用温度范围 | 0〜50℃（32〜122°F） |
| 外包装形态 | 接口5pcs/箱 接头10pcs/箱 |
空气管道中的塑料接头最大的优势就在于重量轻、操作便捷。
而且它在作业时即便碰触到其他物体，也不会对物体造成损伤。
通常用于工厂内(例如:汽车生产线等)的空气管道中。

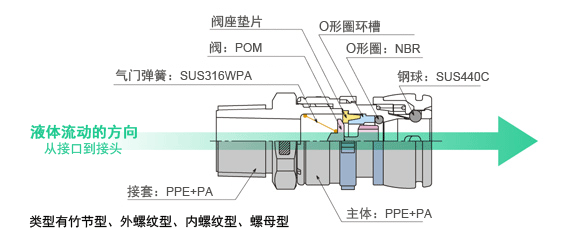

JOPLA ES系列【结构及材质】

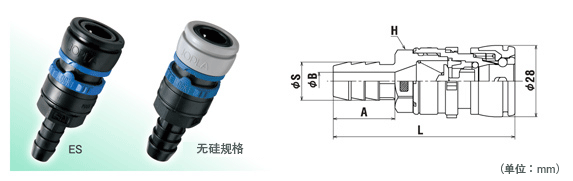

JOPLA ES【竹节型】
接口尺寸表
| ES | 无硅规格 | 安装另一端 软管尺寸 (内径Φmm) |
重量 (g) |
A | B | S | L | H(六角) |
|---|---|---|---|---|---|---|---|---|
| TT-2N※ | TT-2NS | 7 | 25 | 25 | 4.4 | 9 | 72 | 22 |
| TT-3N | TT-3NS | 10 | 23 | 24 | 7 | 11.5 | 71 | 22 |
| TT-4N | TT-4NS | 13 | 24 | 24 | 7 | 15 | 71 | 22 |
※只有TT-2N的竹节部分带有加固嵌件。

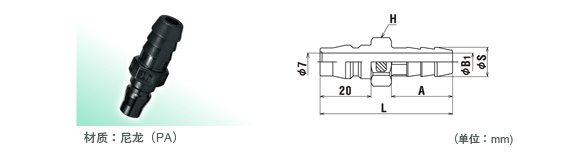

接头尺寸表
| 型号 | 安装另一端 软管尺寸 (内径Φmm) |
重量 (g) |
A | B1 | S | L | H (六角) |
|---|---|---|---|---|---|---|---|
| JT-02 | 7 | 5 | 25 | 5 | 9 | 53 | 17 |
| JT-03 | 10 | 6 | 24 | 7 | 11.5 | 52 | 17 |
| JT-04 | 13 | 7 | 24 | 7 | 15 | 52 | 17 |

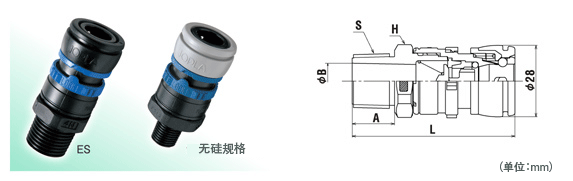

JOPLA ES【外螺纹型】
接口尺寸表
| ES | 无硅规格 | 安装另一端 内螺纹尺寸 |
重量 (g) |
A | B | S | L | H(六角) |
|---|---|---|---|---|---|---|---|---|
| TS-2N※ | TS-2NS | Rc(PT)1/4 | 24 | 14.5 | 7.3 | R(PT)1/4 | 61.5 | 26 |
| TS-3N | TS-3NS | Rc(PT)3/8 | 26 | 14.5 | 8 | R(PT)3/8 | 61.5 | 26 |
| TS-4N | TS-4NS | Rc(PT)1/2 | 25 | 16.5 | 14 | R(PT)1/2 | 63.5 | 26 |
※只有TS-2N的螺丝部分带有加固嵌件（黄铜材料）。

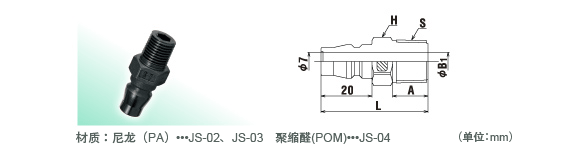

接头尺寸表
| 型号 | 安装另一端 内螺纹尺寸 |
重量 (g) |
A | B1 | S | L | H (六角) |
|---|---|---|---|---|---|---|---|
| JS-02 | Rc(PT)1/4 | 5 | 14 | 6 | R(PT)1/4 | 42 | 17 |
| JS-03 | Rc(PT)3/8 | 6 | 14 | 7.2 | R(PT)3/8 | 42 | 17 |
| JS-04 | Rc(PT)1/2 | 9 | 16.5 | 14 | R(PT)1/2 | 43.5 | 22 |

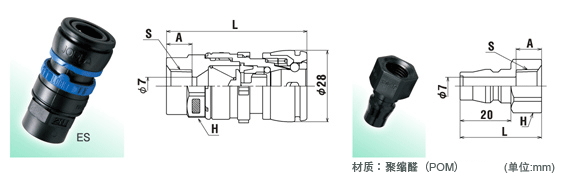

JOPLA ES【内螺纹型】
接口＆接头尺寸表
| 型号 | 安装另一端 外螺纹尺寸 |
重量 (g) |
A | S | L | H(六角) | |
|---|---|---|---|---|---|---|---|
| ES接口 | TSF-2N | R(PT)1/4 | 24 | 10 | Rc(PT)1/4 | 55.3 | 22 |
| ES接头 | JF-02 | R(PT)1/4 | 5 | 10 | Rc(PT)1/4 | 32 | 19 |
JF-02：内置O形圈

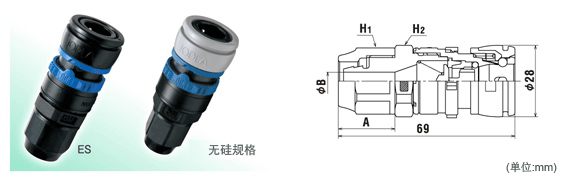

JOPLA ES【螺母型】
接口尺寸表
| ES | 无硅规格 | 安装另一端 软管尺寸 (内外径Φmm) |
重量 (g) |
A | B | H1 (六角) |
H2 (六角) |
|---|---|---|---|---|---|---|---|
| TN-5N | TN-5NS | 5×8 | 28 | 22 | 4 | 19 | 22 |
| TN-6.5N | TN-6.5NS | 6.5×10 | 28 | 22 | 5.5 | 19 | 22 |
| TN-8N | TN-8NS | 8×12 | 30 | 22 | 7 | 22 | 24 |
| TN-8.5N | TN-8.5NS | 8.5×12.5 | 30 | 22 | 7 | 22 | 24 |
| TN-9N | TN-9NS | 9×15 | 32 | 22 | 7 | 24 | 26 |

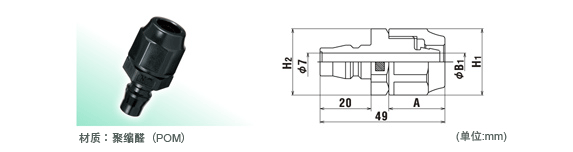

接头尺寸表
| 型号 | 安装另一端 软管尺寸 (内外径Φmm) |
重量 (g) |
A | B | H1 (六角) |
H2 (六角) |
|---|---|---|---|---|---|---|
| JN-5N | 5×8 | 12 | 22 | 4 | 19 | 22 |
| JN-6.5N | 6.5×10 | 12 | 22 | 5.5 | 19 | 22 |
| JN-8N | 8×12 | 14 | 22 | 7 | 22 | 22 |
| JN-8.5N | 8.5×12.5 | 14 | 22 | 7 | 22 | 22 |
| JN-9N | 9×15 | 16 | 22 | 7 | 24 | 24 |
※也有无阀(没有阀门)规格。
※由于无硅、含氟橡胶、无阀规格产品的交货期时间较长，如有需要请事先进行询问确认产品情况。
