特 点
可轻松安装在自动设备等狭小空间内的管道上！
- ●安装于各种空气管道
- ●安装于各种水路管道
- ●安装于各种机械及机械管道上等
商品相关的咨询请致电TEL.010-6271 6672 或0512-5511 3639 或是 连接至《咨询・索取产品目录页面》
规 格
| 适用流体 | 空气＆水 |
|---|---|
| 常用使用圧力 | 0.98MPa（10kgf/㎠）以下 |
| 使用环境温度 | -20〜80℃（-4〜176°F） |
| 使用温度范围 | 0〜50℃（32〜122°F） |
| 外包装形态 | 10pcs/箱 |
弯头接头／竹节型【结构・材质・尺寸表】
| 型号 | 安装另一端 软管尺寸 (内径φmm) |
重量 (g) |
C | B2 | L | H | D |
|---|---|---|---|---|---|---|---|
| JTL-02※ | 7 | 10 | 37 | 4.5 | 45.5 | 46.5 | 9 |
| JTL-03 | 10 | 8 | 37 | 7 | 45.5 | 46.5 | 11.5 |
| JTL-04 | 13 | 10 | 47 | 10 | 47.5 | 47.5 | 15 |
※只有JTL-02的竹节部分带有加固嵌件(黄铜材料)。

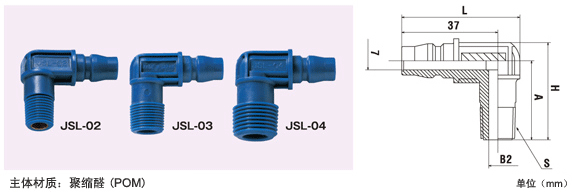

弯头接头／外螺纹型【结构・材质・尺寸表】
| 型号 | 安装另一端 内螺纹尺寸 |
重量 (g) |
A | B2 | L | H | S |
|---|---|---|---|---|---|---|---|
| JSL-02※ | Rc(PT)1/4 | 11 | 30.5 | 8 | 45.5 | 37.5 | R(PT)1/4 |
| JSL-03 | Rc(PT)3/8 | 8 | 31 | 10 | 45.5 | 38 | R(PT)3/8 |
| JSL-04 | Rc(PT)1/2 | 10 | 33 | 12 | 46.5 | 40 | R(PT)1/2 |
※只有JSL-02的螺丝部分带有加固嵌件(黄铜材料)。
